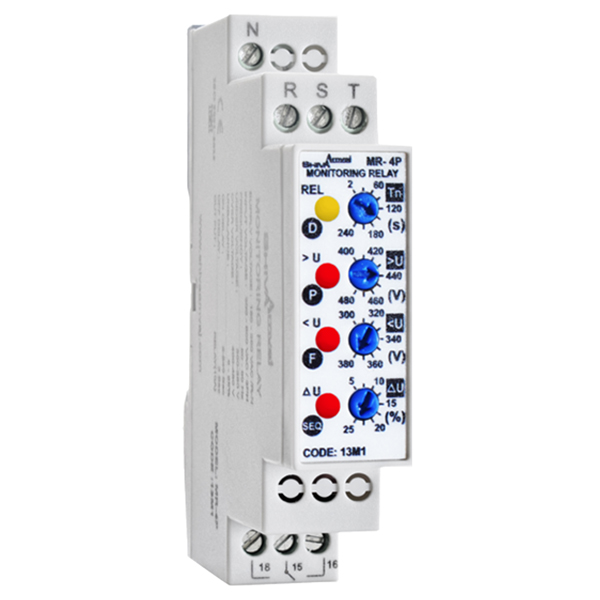

کنترل فاز سری M شیواامواج یکی از ابزارهای پیشرفته و حیاتی برای حفاظت و بهبود عملکرد شبکه‌های برق سه فاز است. این دستگاه با دقت و کارآیی بالا طراحی شده و با استفاده از سیستم میکروپروسسوری، قابلیت تشخیص و مقابله با اختلالات مختلف شبکه را داراست. در ادامه، توضیح جامعی از ویژگی‌ها، اصول کار، و مشخصات فنی این کنترل فاز ارائه می‌شود.
کنترل فاز سری M شیواامواج دستگاهی است که برای محافظت از تجهیزات الکتریکی و کنترل شبکه‌های برق سه فاز در مراکز صنعتی، تجاری، و مسکونی استفاده می‌شود. این دستگاه با تشخیص اختلالات مختلف از جمله دو فاز شدن، قطع فاز، عدم تقارن فازها، جابجایی فازها، و افزایش یا کاهش ولتاژ، به بهبود عملکرد و افزایش عمر تجهیزات الکتریکی کمک می‌کند. استفاده از سیستم میکروپروسسوری
این دستگاه با استفاده از سیستم میکروپروسسوری، قادر به کنترل دقیق شبکه برق است. سیستم میکروپروسسوری به دستگاه امکان می‌دهد تا با دقت بالا و سرعت مناسب، اختلالات مختلف شبکه را تشخیص داده و به آن‌ها پاسخ دهد. حفاظت در برابر اختلالات مختلف
کنترل فاز سری M شیواامواج قابلیت حفاظت در برابر انواع اختلالات شبکه را دارد:
- دو فاز شدن: این اختلال ممکن است به دلیل مشکلات شبکه یا نقص در تجهیزات ایجاد شود و باعث ایجاد اختلالات جدی در عملکرد تجهیزات الکتریکی شود. دستگاه با تشخیص سریع دو فاز شدن، اقدامات لازم را انجام می‌دهد تا از آسیب به تجهیزات جلوگیری شود.
- قطع فاز: قطع یکی از فازها میتواند منجر به عملکرد نادرست و آسیب به تجهیزات شود. این دستگاه با تشخیص سریع قطع فاز، اقدام به قطع جریان و جلوگیری از آسیب‌های احتمالی می‌کند.
- عدم تقارن فازها: در صورت عدم تقارن ولتاژ بین فازها، تجهیزات الکتریکی ممکن است دچار اختلال شوند. دستگاه با تشخیص عدم تقارن ولتاژ، اقدامات لازم را برای بازگرداندن تعادل ولتاژ انجام می‌دهد.
- جابجایی فازها: جابجایی فازها میتواند به دلیل نصب نادرست یا مشکلات شبکه رخ دهد و باعث مشکلات جدی در عملکرد تجهیزات شود. دستگاه با تشخیص سریع جابجایی فازها، از وقوع مشکلات جلوگیری می‌کند.
- افزایش یا کاهش ولتاژ: افزایش یا کاهش ناگهانی ولتاژ میتواند به تجهیزات الکتریکی آسیب برساند. دستگاه با تشخیص افزایش یا کاهش ولتاژ، اقدام به قطع جریان و محافظت از تجهیزات می‌کند.
کنترل فاز سری M شیواامواج یکی از ابزارهای پیشرفته و حیاتی برای حفاظت و بهبود عملکرد شبکه‌های برق سه فاز است. این دستگاه با دقت و کارآیی بالا طراحی شده و با استفاده از سیستم میکروپروسسوری، قابلیت تشخیص و مقابله با اختلالات مختلف شبکه را داراست. در ادامه، توضیح جامعی از ویژگی‌ها، اصول کار، و مشخصات فنی این کنترل فاز ارائه می‌شود.
مقدمه
کنترل فاز سری M شیواامواج دستگاهی است که برای محافظت از تجهیزات الکتریکی و کنترل شبکه‌های برق سه فاز در مراکز صنعتی، تجاری، و مسکونی استفاده می‌شود. این دستگاه با تشخیص اختلالات مختلف از جمله دو فاز شدن، قطع فاز، عدم تقارن فازها، جابجایی فازها، و افزایش یا کاهش ولتاژ، به بهبود عملکرد و افزایش عمر تجهیزات الکتریکی کمک می‌کند.
ویژگی‌های کنترل فاز سری M شیواامواج
استفاده از سیستم میکروپروسسوری
این دستگاه با استفاده از سیستم میکروپروسسوری، قادر به کنترل دقیق شبکه برق است. سیستم میکروپروسسوری به دستگاه امکان می‌دهد تا با دقت بالا و سرعت مناسب، اختلالات مختلف شبکه را تشخیص داده و به آن‌ها پاسخ دهد.
حفاظت در برابر اختلالات مختلف
کنترل فاز سری M شیواامواج قابلیت حفاظت در برابر انواع اختلالات شبکه را دارد:
- دو فاز شدن: این اختلال ممکن است به دلیل مشکلات شبکه یا نقص در تجهیزات ایجاد شود و باعث ایجاد اختلالات جدی در عملکرد تجهیزات الکتریکی شود. دستگاه با تشخیص سریع دو فاز شدن، اقدامات لازم را انجام می‌دهد تا از آسیب به تجهیزات جلوگیری شود.
- قطع فاز: قطع یکی از فازها میتواند منجر به عملکرد نادرست و آسیب به تجهیزات شود. این دستگاه با تشخیص سریع قطع فاز، اقدام به قطع جریان و جلوگیری از آسیب‌های احتمالی می‌کند.
- عدم تقارن فازها: در صورت عدم تقارن ولتاژ بین فازها، تجهیزات الکتریکی ممکن است دچار اختلال شوند. دستگاه با تشخیص عدم تقارن ولتاژ، اقدامات لازم را برای بازگرداندن تعادل ولتاژ انجام می‌دهد.
- جابجایی فازها: جابجایی فازها میتواند به دلیل نصب نادرست یا مشکلات شبکه رخ دهد و باعث مشکلات جدی در عملکرد تجهیزات شود. دستگاه با تشخیص سریع جابجایی فازها، از وقوع مشکلات جلوگیری می‌کند.
- افزایش یا کاهش ولتاژ: افزایش یا کاهش ناگهانی ولتاژ میتواند به تجهیزات الکتریکی آسیب برساند. دستگاه با تشخیص افزایش یا کاهش ولتاژ، اقدام به قطع جریان و محافظت از تجهیزات می‌کند.
قابلیت‌های تنظیم
کنترل فاز سری M دارای چهار پیچ تنظیم است که به کاربر امکان می‌دهد تا پارامترهای مختلف دستگاه را تنظیم کند:
- تأخیر زمان وصل: امکان تنظیم تأخیر در وصل از ۲ تا ۲۴۰ ثانیه برای تطبیق با نیازهای مختلف.
- افزایش ولتاژ: تنظیم مقدار ولتاژی که دستگاه باید به عنوان افزایش ولتاژ شناسایی کند.
- کاهش ولتاژ: تنظیم مقدار ولتاژی که دستگاه باید به عنوان کاهش ولتاژ شناسایی کند.
- عدم تقارن فازها: تنظیم مقدار عدم تقارن ولتاژ بین فازها.
نشانگرها
این دستگاه دارای چهار نشانگر برای اعلام وضعیت‌های مختلف است که هر کدام نقش مهمی در نظارت بر عملکرد دستگاه دارند:
- دائم روشن:
- REL: نشان‌دهنده وصل بودن رله که نشان می‌دهد دستگاه در حالت عادی عمل می‌کند.
- U<: نشان‌دهنده افزایش ولتاژ در شبکه.
- U>: نشان‌دهنده کاهش ولتاژ در شبکه.
- ΔU: نشان‌دهنده عدم تقارن ولتاژ بین فازها.
- چشمک زن:
- D: زمانگیری برای وصل رله، که نشان می‌دهد دستگاه در حال آماده‌سازی برای وصل است.
- P: جابجایی نول که نشان‌دهنده مشکلات مربوط به نول در شبکه است.
- F: قطع فاز که نشان‌دهنده قطع یکی از فازها است.
- SEQ: جابجایی فازها که نشان‌دهنده مشکلات ناشی از جابجایی فازها است.
مشخصات فنی
ولتاژ تغذیه
کنترل فاز سری M با ولتاژ تغذیه ۱۸۰-۲۵۰ ولتاژ متناوب، فاز و نول، ۵۰-۶۰ هرتز عمل می‌کند. این محدوده ولتاژ تغذیه به دستگاه امکان می‌دهد تا در شرایط مختلف شبکه به خوبی عمل کند.
ولتاژ ورودی
ولتاژ ورودی دستگاه ۳۰۰-۵۰۰ ولتاژ متناوب، ۳ فاز، ۵۰-۶۰ هرتز است. این محدوده ولتاژ ورودی به دستگاه امکان می‌دهد تا در شبکه‌های مختلف با ولتاژهای مختلف به خوبی عمل کند.
تاخیر زمان وصل
این دستگاه دارای قابلیت تنظیم تاخیر زمان وصل از ۲ تا ۲۴۰ ثانیه است. این ویژگی به کاربر امکان می‌دهد تا زمان‌بندی مناسبی برای اتصال دستگاه به شبکه تنظیم کند و از نوسانات ولتاژ جلوگیری شود.
تاخیر زمان قطع
دستگاه دارای دو نوع تاخیر زمان قطع است:
- کاهش ولتاژ در لحظه استارت: تاخیر ۱۰ ثانیه‌ای برای جلوگیری از قطع ناخواسته در زمان شروع به کار.
- قطع: تاخیر ۳ ثانیه‌ای برای جلوگیری از قطع ناخواسته در صورت بروز خطاهای موقت.
حفاظت در برابر افزایش و کاهش ولتاژ
- افزایش ولتاژ: دستگاه قادر به شناسایی و مقابله با افزایش ولتاژ در محدوده ۴۰۰-۴۸۰ ولت است.
- کاهش ولتاژ: دستگاه قادر به شناسایی و مقابله با کاهش ولتاژ در محدوده ۳۰۰-۳۸۰ ولت است.
- عدم تقارن: تنظیم مقدار عدم تقارن ولتاژ بین ۲۵-۵ درصد.
کارایی در دما و رطوبت
دستگاه در دمای ۲۰- تا ۶۵+ درجه سانتیگراد و رطوبت ۷۰ درصد کارایی دارد. این ویژگی‌ها به دستگاه امکان می‌دهند تا در شرایط محیطی مختلف به خوبی عمل کند.
خروجی رله
خروجی رله دستگاه ۱۰ آمپر است که برای کاربردهای مختلف مناسب است و میتواند به خوبی نیازهای شبکه‌های برق سه فاز را برآورده کند.
نتیجه‌گیری
کنترل فاز سری M شیواامواج با ویژگی‌ها و قابلیت‌های متعدد خود، یکی از بهترین گزینه‌ها برای حفاظت از شبکه‌های برق سه فاز در مراکز صنعتی، تجاری و مسکونی است. این دستگاه با دقت بالا و قابلیت‌های تنظیم متنوع، میتواند به بهبود عملکرد و افزایش عمر تجهیزات الکتریکی کمک کند. با استفاده از این دستگاه، می‌توان از اختلالات مختلف شبکه جلوگیری کرد و عملکرد بهینه سیستم را تضمین نمود.
کنترل فاز سری M شیواامواج با طراحی و ساخت با دقت و کارآیی بالا، یک انتخاب عالی برای کسانی است که به دنبال حفاظت از تجهیزات الکتریکی خود هستند. این دستگاه با قابلیت‌های پیشرفته خود، میتواند به بهبود عملکرد و افزایش عمر تجهیزات کمک کند و اختلالات مختلف شبکه را به خوبی مدیریت کند.
